Обзор DAS TerraMaster D5-300C — плюс 90 Тб к диску ПК

На обзоре DAS TerraMaster D5-300C — данное устройство расширяет накопитель персонального компьютера и подключается через USB. Работает с Windows и macOS. С помощью DAS можно увеличить объем накопителя компьютера в разы и не бояться потери данных — хранилище можно настроить так, чтобы диски работали в режиме RAID. В случае выхода из строя одного диска, информация всегда останется на втором.

DAS идеально подходит для хранения важных данных, фотоархива, видеотеки, баз данных и любой другой информации. Максимальный объем DAS TerraMaster D5-300C— до 90 ТБ. DAS не нуждается в настройке — системой он будет определен как классический накопитель информации.

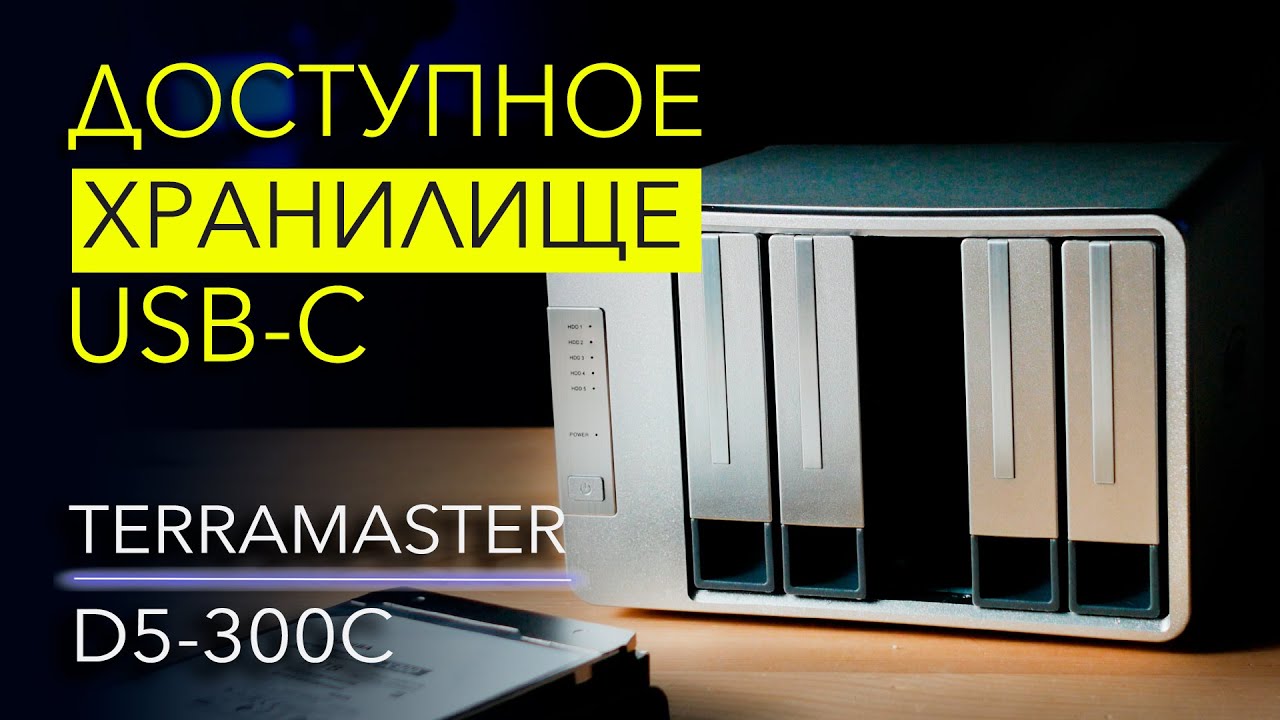

Видеообзор TerraMaster D5-300C

Дизайн корпуса DAS

Корпус DAS D5-300C изготовлен из толстого серебристого алюминия. Выглядит премиально и способствует хорошему отведению тепла. По дизайну оборудованию TerraMaster нет равных в своей ценовой категории. Бюджетные устройства выглядят солидно и дорого — достойно рабочего стола топ-менеджера. На боковых панелях нанесен логотип производителя оборудования.

Сбоку слева помимо логотипа TerraMaster в рамке находится краткая наглядная инструкция по установке дисков.

Для жестких дисков предусмотрено пять лотков 3,5″ и [2,5″]*.

В левой части передней панели корпуса DAS находится блок-вставка. На данной вставке расположена кнопка-«выключатель».

Охлаждение, эргономика, кнопки и разъемы

Нижняя панель корпуса перфорирована. Благодаря крупным отверстиям обеспечивается доступ воздуха к железу. Это необходимо для отвода избыточного тепла.

Ножки плотные и добротные. Мягкий материал ножек компенсирует вибрацию устройства. Благодаря ножкам DAS устойчив на столе и не скользит.

На задней панели слева находятся две круглые вентиляционные решетки. Под каждой из них — по вентилятору. Справа показана схема размещения дисков. Под схемой расположены кнопки и разъемы (сверху вниз):

  • Кнопка сброса RESET.
  • Переключатель режима RAID.
  • «Вертикальный» порт USB Type-C.
  • Круглый разъем для подключения блока питания.

Основные характеристики по данным производителя

Физические параметры и потребительские качества:

  • Габариты — 227 x 225 x 136 мм.
  • Масса нетто — 2,1 кг.
  • Уровень шума — 19,8 дБ(А).
  • Сертификация — CE, FCC, CCC, KC.
  • Энергопотребление — 45,6 Вт (в режиме доступа).
  • Поддержка RAID — RAID 1, RAID 0 или SINGLE DISK.
  • Оснащен портом USB 3.1 Type-C.

Поддержка жестких и твердотельных дисков:

  • 5 слотов для дисков.
  • Совместимые форм-факторы — SATA HDD (3,5″ и 2,5″), SATA SSD 2,5″.
  • Максимальный суммарный объем дисков — 90 Тб (18 Тб х5).
  • Скорость — чтения до 410 Мб/с (2 SSHD в режиме RAID0), записи до 400 Мб/с (2 SSHD в режиме RAID0).

Индикаторы питания и статуса накопителей

Правее кнопки питания находятся светодиодные индикаторы. Первый — электрического питания. На значительном расстоянии от него пять индикаторов состояния — по одному для каждого из установленных в корпус DAS дисков.

Состояние электропитания определить по индикатору просто, ведь варианта всего два: включен или выключен.

Светодиодные индикаторы накопителей HDD1 и HDD2 информируют о состоянии каждого диска и массива в целом:

  • Не светится — диск не обнаружен или находится в режиме сна.
  • Светится зеленым — диск готов к работе.
  • Мигает зеленым в процессе чтения или записи данных.
  • Мигает красным, если диск сбоит или массив поврежден.
  • Один мигает зеленым, а второй оранжевым в процессе восстановления данных.

У индикаторов дисков № 1, 2 и 3 по три состояния:

  • Когда выключен диск — не светится.
  • О чтении или записи информации говорит зеленое мигание.
  • При соединении с ПК стабильно зеленое свечение непрерывно.

Подготовка TerraMaster D5-300C к работе

Устанавливаем в лотки устройства жесткие диски. Помещаем палец в отверстие и на себя тянем крышку лотка до щелчка.

Выдвигаем лоток из корпуса DAS. Устанавливаем накопитель. Закрепляем его винтами из комплекта. Затем задвигаем лоток в отсек до упора и до закрываем до щелчка крышку.

После установки HDD подключаем коннектор USB-A к порту USB компьютера, а USB-C к разъему на задней панели DAS. При наличии разъема USB 3.0 на ПК, подключайте к нему, а не к USB 2.0. USB 3.0 (5 Гбит/с) десятикратно превосходит 2.0 (480 Мбит/с) по теоретической максимальной скорости. И на практике быстродействие существенно выше.

Отличить USB 3.0 от 2.0 несложно. Разъемы и коннекторы третьей версии USB обычно синие изнутри.

Нажимаем кнопку питания и удерживаем ее в течение 5 секунд, чтобы включить локальное файловое хранилище.

Настройка RAID с TerraMaster D5-300C

Конфигурация DAS — «2 плюс 3». В RAID-массив могут быть объединены накопители HDD1 и HDD2. Каждый из дисков HDD3, HDD4 и HDD5 функционирует в качестве отдельного накопителя данных. Такой режим работы называется «SINGLE».

Не забудьте подписаться на наш Дзен

Накопители HDD1 и HDD2 резервируем под наиболее ценные данные. Для «склада» файлов применяем диски с 3 по 5.

Определяем режим RAID.

Малая плоская отвертка из комплекта необходима для переключателя режимов массива из дисков №1 и №2:

  • RAID 0: Fast Mode.
  • RAID 1: Safe Mode.
  • SINGLE: Independent Disks.

Массив RAID 1 предполагает, что данные будут зеркалироваться. В случае, если один из дисков массива откажет, файлы сохранятся на втором. Потери сведутся лишь к замене HDD. С точки зрения пользователя два диска равного объема работают как один.

К примеру: HDD1 и HDD2 — 1-терабайтные. Но места будет всего 1 Тб, а не 2 Тб. Фишка в том, что массив работает прозрачно для пользователя. Данные дублируются «сами по себе».

При выборе третьего варианта все диски (№1 — №5) станут работать независимо друго от друга. Пользователь сможет разместить больше файлов, но и риск потери данных выше.

Скрепка подобна тем, которые применяются для установки лотка SIM-карты. Но предназначение в DAS у нее другое. После установки дисков в лотки нажимаем кончиком скрепки кнопку RESET и удерживаем ее в течение 5 секунд.

Установки RAID будут применены. Далее форматируем RAID на ПК. Более данную кнопку без крайней необходимости не трогаем. Сброс или изменение настроек RAID может привести к полному удалению данных с дисков.

При выходе из строя одного из дисков RAID-массива поставьте новый вместо сломанного. Используйте HDD равного, объем которого равен емкости оставшегося исправным диска или превосходит ее. Необходимо, чтобы во время установки в массив нового диска DAS был подключен к электропитанию и соединен с ПК.

Процесс восстановления данных не быстрый. Занимает от нескольких минут до десятков часов. Время зависит от двух основных факторов: объема и производительности HDD. В течение всего этого времени необходимо держать локальное файловое хранилище подключенным к работающему ПК и к электрическому питанию. Индикатор исправного диска мигает зеленым, а нового — оранжевым.

Дождитесь завершения дублирования данных и ни в коем случае не прерывайте данный процесс.

Тестирование D5-300C

Тестирование утилитой Disk Speed Test от Blackmagicdesign показало неплохие цифры на чтение и запись. В первых двух слотах стояли два идентичных SATA III SSD, по итогу имеем около 420 МБ/сек:

Это отличный результат, все заявленные производителем скорости перекрыты.

Комплект поставки

Фирменная транспортировочная коробка изготовлена из плотного перерабатываемого картона. Решение экологичное и практичное. Внешняя коробка защищает внутреннюю синюю с ручкой от превратностей дороги — царапин и вмятин.

DAS в пакете находится между защитными лотками из мягкого материала, которые предохраняют корпус и железо устройства от механических повреждений при транспортировке и складировании. Аксессуары — в отдельной крафтовой коробке.

На коробке отражены основные сведения об устройстве:

  • Модель — D5, ID продукта — D5-300C.
  • Предназначение — система для RAID-массива.
  • Форм-фактор поддерживаемых жестких дисков — 3,5″ SATA.
  • USB-разъем — Type-C.

Содержимое коробки:

  • DAS TerraMaster D5-300C
  • Блок питания на 12 В, 7,5 А.
  • 2 отвертки — крестовая и малая плоская. Скрепка.
  • Черный кабель USB-A 3.0 — USB-C.
  • Крепежные элементы и запасные резиновые ножки на двухстороннем скотче.
  • Техническая документация.

Выводы

DAS TerraMaster D5-300C «страхует» ценные файлы на случай аппаратной поломки жесткого диска. Лучшее в 2022 году бюджетное хранилище большого объема данных на индивидуальном ПК самозанятого фрилансера, бухгалтера, руководителя или творческого профессионала.

Может использоваться на ПК, которые не подключены к интернету. Поскольку соединение по кабелю, в таком случае данные изолированы от утечки в глобальную сеть. 90 терабайт с запасом хватит в 2022 году для всех файлов малого или домашнего офиса.

Необходимо общее хранилище для всех ПК и телефонов семьи или офиса? Читайте в «Блоге системного администратора» подробный обзор двухдискового NAS TerraMaster F2-422 с 10 Гбит/с. Ранее рассмотрел NAS TerraMaster F2-221 — бюджетное домашнее облако для офиса и развлечений.

Хватает ли вам места на диске компа? Напишите в комментариях.
